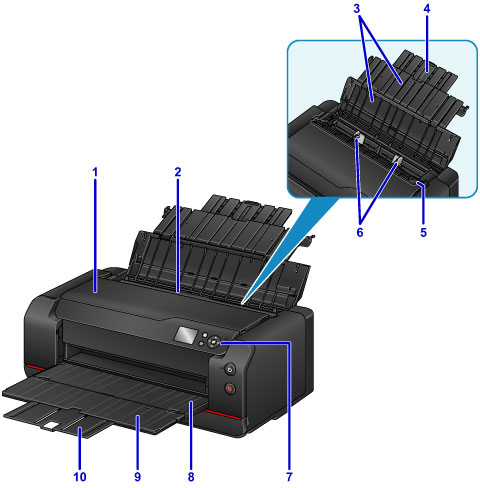

Widok z przodu

(1) pokrywa górna
Należy ją otworzyć w celu wyjęcia papieru zaciętego w drukarce.
(2) górny podajnik

Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.

(3) podpórka papieru
Należy ją otworzyć w celu załadowania papieru do górnego podajnika.
(4) przedłużenie podpórki papieru
Należy ją wysunąć w celu załadowania papieru na górnego podajnika.
(5) pokrywa otworu podajnika

Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.

Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.

(6) prowadnice papieru
Należy wyrównać je z obiema krawędziami stosu papieru.
(7) panel operacyjny

Umożliwia zmianę ustawień drukarki i jej obsługę.

(8) taca wyprowadzania papieru
Tutaj są wysuwane wydruki. Przed rozpoczęciem drukowania należy ją otworzyć.
(9) przedłużenie tacy wyjściowej
Należy ją otworzyć w celu podparcia wysuniętego papieru.
(10) podpórka wyprowadzania papieru
Wyciągnij, aby podeprzeć wysuwany papier.
(11) kontrolka ZASILANIE (POWER)
Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.
(12) przycisk WŁ. (ON)

Służy do włączania i wyłączania zasilania.

(13) przycisk Zatrzymaj (Stop)
Umożliwia anulowanie wykonywanego zadania.
(14) ogranicznik atramentu
Jeśli ogranicznik atramentu wystaje u dołu drukarki, zostanie wyświetlony komunikat o błędzie, a drukarka przestanie pracować. Uważając na ogranicznik atramentu, zainstaluj drukarkę na płaskiej powierzchni.
(15) pokrywa zbiornika
Otwórz ją podczas wymiany zbiorników z atramentem.
